亚洲欧美性爱短视频黄色|亚洲一级av不卡毛片无码|亚洲制服丝袜中文字幕自拍|日本一区二区三区免费乱视频|久久视频在线视频精品

選擇合適的輸送帶品種規格可以延長(cháng)輸送帶的使用壽命，保證生產(chǎn)的持續穩定，降 低生產(chǎn)成本和維護費用。

選擇輸送帶時(shí)（包括替換帶)必須考慮以下幾個(gè)方面的問(wèn)題：

a.所運物料的品種、粒度有無(wú)變化

b.大運載量(峰量)有無(wú)變化

c.設備工作能力、工作條件有無(wú)變化，工作環(huán)境有無(wú)變化

具體來(lái)講，有以下幾種選擇方式：

1、骨架材料種類(lèi)、結構、層數的選擇：

a.輸送帶骨架材料的發(fā)展方向

疊層式輸送帶帶芯由天然纖維向合成纖維方向發(fā)展，由多層向少層方向發(fā)展，由低 強度、低模量向高強高模方向發(fā)展。棉纖維織物輸送帶在國外已基本淘汰，在國內也逐漸 被尼龍、聚酯織物輸送帶所取代。

在大功率輸送中，需要高強度的輸送帶,鋼絲繩芯輸送帶正逐步替代層數較多的織 物芯輸送帶。

b.常用增強材料品種及性能:見(jiàn)表1

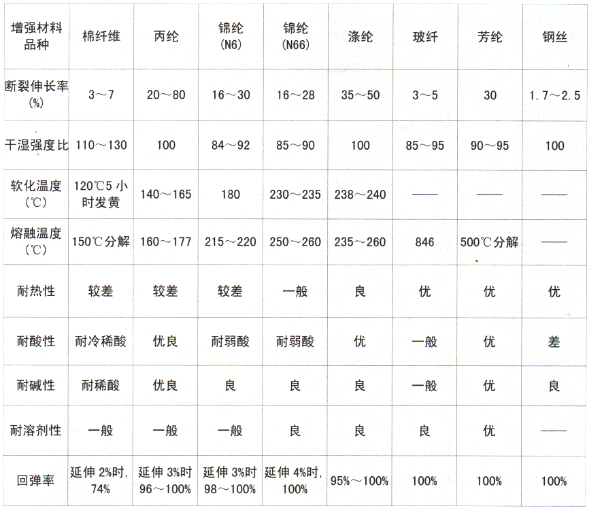

表1 :常用增強材料品種及性能

c.增強材料特性及主要用途:見(jiàn)表2

表2:各種增強材料特性及主要用途

d.帶芯層數的選擇

帶芯層數對輸送機帶輪直徑有較嚴的要求，帶輪直徑過(guò)小，輸送帶經(jīng)過(guò)帶輪轉向時(shí) 的屈撓增大，覆蓋膠疲勞磨損增加，增強材料、芯層膠料、覆蓋膠的疲勞程度也增大，輸 送帶使用壽命縮短。

通z常帶輪直徑D有如下要求：
棉帆布帶 D 彡 80s (單位 mm)
尼龍帶 D 彡 90s
EPS D 彡 108s
鋼絲繩芯帶 D 彡 145s s:帶芯厚度或鋼絲繩直徑

如果帶輪直徑較小且無(wú)法改變，可選用強度等級較高的増強材料作為帶芯，以減小 帶芯帆布的層數，使輸送帶與帶輪能夠配合的比較好。

一般情況下，輸送帶帶芯層數不要超過(guò)6層、EP輸送帶不要超過(guò)5層。

2.覆蓋膠品種、厚度的選擇：

由于輸送帶的使用壽命與覆蓋膠密切相關(guān)，覆蓋膠大面積磨損、老化、破壞時(shí)，輸送 帶的使用也將隨之結束，因此，選擇合適種類(lèi)、厚度的覆蓋膠可以使覆蓋膠與帶芯具有 相當的使用壽命，充分發(fā)揮輸送帶的使用價(jià)值。

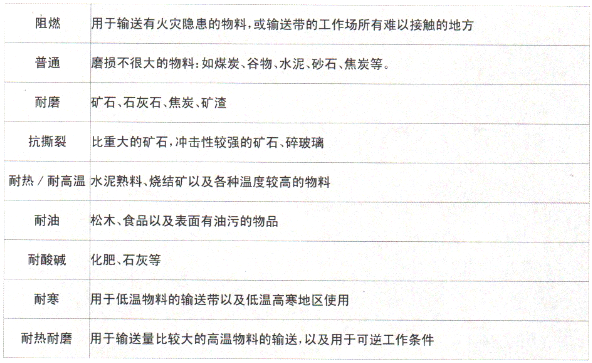

膠種類(lèi)選擇:見(jiàn)表3 表3:覆蓋膠種類(lèi)及用途

蓋膠種類(lèi)及用途

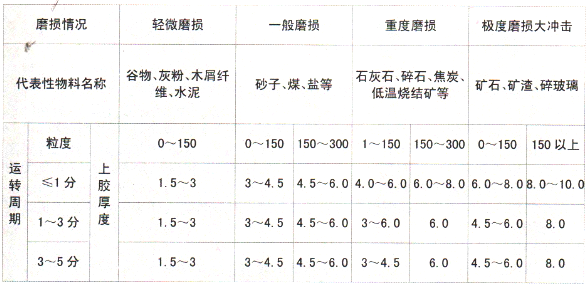

b、膠料厚度的選擇:見(jiàn)表4 表4:膠料厚度的選擇(單位：mm)

注：（1)耐高溫輸送帶溫度超過(guò)200°C時(shí)，應增加1.5?3. 0_。

⑵輸送角度大于10°時(shí)，應增加1.5腿輸送角度大于15。時(shí)，應增加3.0腿。

3.物料粒度與輸送帶寬度的關(guān)系：

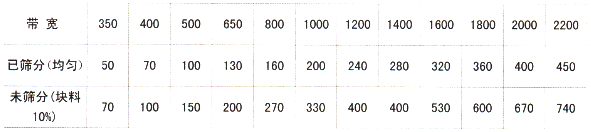

表5:帶寬與物料粒度的關(guān)系：（單位：mm)

4.大載荷量：

輸送帶載滿(mǎn)物料時(shí)兩側應保持不少于0.1B空間。（如圖1)
